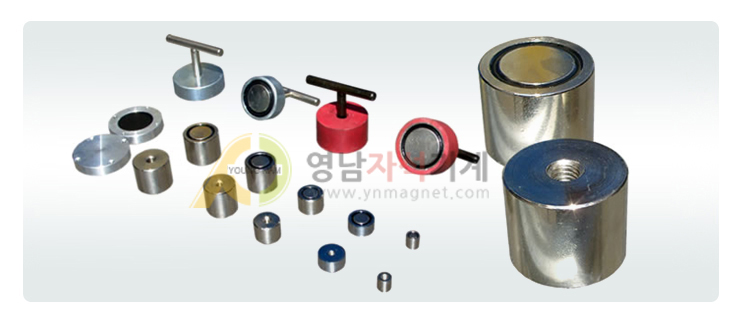

영구자석홀다



  + 특징


  - 소형이며 강력한 자력 발휘
  - 손잡이의 부착이나 Tap등 사용자의 요구나 기계특성에 낮추어 제작
  - 용도, 온도에 따라 Nd-Fe-B계 홀다나 AlniCo계 Holder로 제작

  + 용도


  - 금형의 프레스물 고착용
  - 운반치구
  - 자동화설비 도면 고정용

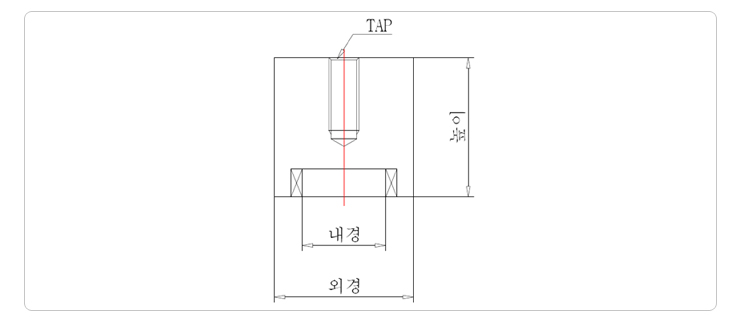

Model 외경(mm) 높이(mm) 내경(mm) 탭(나사) 흡착력 자중(무게)
Φ10 * 10T Φ10 10 Φ6 M4 0.5kgf 10g
Φ15 * 15T Φ15 15 Φ10 M5 10kgf 20g
Φ20 * 20T Φ20 20 Φ12 M6 4kgf 45g
Φ25 * 25T Φ25 25 Φ15 M6 10kgf 80g
Φ30 * 30T Φ30 25 Φ20 M8 15kgf 110g
Φ40 * 30T Φ40 30 Φ25 M8 30kgf 240g
Φ50 * 40T Φ50 40 Φ30 M8 50kgf 500g
